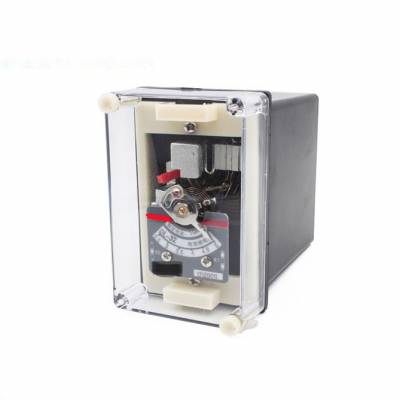

DL-30系列电流继电器
1 用途
DL-30系列电流继电器（以下简称继电器）用于电机、变压器及输电线路的过负荷与短路保护线路中，作为启动元件。
2 结构与工作原理
继电器采用JK-11K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3，背后端子接线图见图1。
图1 背后端子接线图
继电器是瞬时动作电磁式继电器。主要由铁芯、线圈、触点等部分组成。当电流升高至整定值（或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电流降低至0.8倍整定值时，继电器返回，动合触点断开，动断触点闭合。
3 技术要求
1．继电器额定电流、整定范围、动作电流、功率消耗、返回系数见表1。额定频率50或60Hz。
2．动作值极限误差不超过±6％。
3．动作值一致性不超过5%。
4．温度变化引起的变差不超过±5%。
5．动作时间
在1.1 倍实测动作值时，动作时间不大于 0.12s；在2 倍实测动作值时，动作时间不大于0.04s。
6．热性能
a．连续耐热极限值
当周围环境温度为40℃时，继电器能在长期允许电流（见表1）下工作，无绝缘和电气元件的损坏，线圈温升不超过65℃。
b．短期耐热极限值
继电器整定在两线圈串联时的整定值处，线圈能承受10倍额定电流历时1s的电流冲击，无绝缘和其它元件的损坏。
7．过电流能力
输入电流均匀地分别从最小、整定值上升到表2所列的相应试验电流。继电器的动合触点不应有不能工作的抖动，去除输入电流时不应有不返回现象。
8．绝缘电阻不小于300MΩ。
9．介质强度为
继电器导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。
10．动作可靠性
a．在动作电流或返回电流下，继电器动作过程中的可动系统不应当停滞在中间位置。
b．当对线圈突然施加整定电流的1.75倍激励量时，其动合触点应无抖动地闭合。
c．当无外来碰撞和振动，继电器的整定值为铭牌中部值或大于中部值时，激励电流为整定电流的0.6倍，继电器的动断触点应可靠地闭合。
11．触点断开容量
在直流有感(τ=5ms)回路，U≤250V，I≤2A，为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤2A，为250VA。
12．电寿命为500次，机械寿命为5000次。
13．重量约为1.5kg。
表1
型号 | 整定电流（A） | 额定电流（A） | 长期允许电流（A） | 电流整定范围（A） | 动作电流（A） | 功率消耗（VA） | 返回系数 | |||
线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | |||||
DL-31 DL-32 DL-33 DL-34 | 0.0049 | 只有一点 | 0.00245 | 0.0049 | 在额定值下线圈串联时测量不大于20 | 不小于0.8 | ||||
0.0064 | 只有一点 | 0.0032 | 0.0064 | |||||||
0.01 | 0.02 | 0.04 | 0.02 | 0.04 | 0.0025～0.01 | 0.0025～0.005 | 0.005～0.01 | |||
0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125～0.05 | 0.0125～0.025 | 0.025～0.05 | |||
0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05～0.2 | 0.05～0.1 | 0.1～0.2 | |||
0.6 | 1 | 2 | 1 | 2 | 0.15～0.6 | 0.15～0.3 | 0.3～0.6 | |||
2 | 3 | 6 | 4 | 8 | 0.5～2 | 0.5～1 | 1～2 | 在电流为***下线圈并联时测量不大于15 | ||
2.4 | 5 | 10 | 5 | 10 | 0.6～2.4 | 0.6～1.2 | 1.2～2.4 | |||
6 | 6 | 12 | 6 | 12 | 1.5～6 | 1.5～3 | 3～6 | |||
10 | 10 | 20 | 10 | 20 | 2.5～10 | 2.5～5 | 5～10 | |||
15 | 10 | 20 | 10 | 20 | 3.75～15 | 3.75～7.5 | 7.5～15 | |||
20 | 10 | 20 | 15 | 30 | 5～20 | 5～10 | 10～20 | |||
50 | 15 | 30 | 20 | 40 | 12.5～50 | 12.5～25 | 25～50 | |||
100 | 15 | 30 | 20 | 40 | 25～100 | 25～50 | 50～100 | |||
200 | 15 | 30 | 20 | 40 | 50～200 | 50～100 | 100～200 | 不小于0.7 |
表2
最小整定值时（A） | 整定值时（A） | ||
整定值 | 试验电流 | 整定值 | 试验电流 |
0.00245 | 0.0049 | 0.0049 | 0.025 |
0.0032 | 0.0064 | 0.0064 | 0.032 |
0.0025 | 0.005 | 0.01 | 0.05 |
0.0125 | 0.025 | 0.05 | 0.25 |
0.05 | 0.1 | 0.2 | 1 |
0.15 | 0.3 | 0.6 | 3 |
0.5 | 1 | 2 | 10 |
0.6 | 1.2 | 2.4 | 12 |
1.5 | 3 | 6 | 30 |
2.5 | 5 | 10 | 50 |
3.75 | 7.5 | 15 | 75 |
5 | 10 | 20 | 100 |
12.5 | 25 | 50 | 200 |
25 | 50 | 100 | 200 |
50 | 100 | 200 | 200 |
4 调试方法
1．继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在***整***上，
用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直至止挡。
继电器重新调整时，必须***：
a．可动系统的轴向活动量在0.15mm～0.25mm之间；
b．动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；
c．在动作过程中，可动系统不得停滞在中间位置；
d．当指针由***刻度旋向刻度时，游丝各圈不得相碰；
e．当触点在打开位置时，动、静触点间总气隙不小于1.5mm；
f．静触点片和限制片之间的间隙为 0.1 mm～0.3mm；
2．最小整定值的调整主要是改变游丝反作用力的大小，整定值的调整主要是改变动片和磁极间的气隙等。
5 订货须知
订货时应指明继电器的型号、名称、规格及安装方式。
